磁分離是一項應用很早的物理技術，其借助磁場力的作用，對導磁性不同的物質進行分離，最早應用于選礦業。20世紀60年代，前蘇聯利用磁聚凝法處理鋼廠除塵廢水，磁分離技術開始應用于水處理領域。
產品展示
磁混凝
-
產品描述
一、磁絮凝工藝簡介
磁分離是一項應用很早的物理技術，其借助磁場力的作用，對導磁性不同的物質進行分離，最早應用于選礦業。20世紀60年代，前蘇聯利用磁聚凝法處理鋼廠除塵廢水，磁分離技術開始應用于水處理領域。
20世紀70-80年代，美國、日本開發了磁絮凝分離技術，該技術通過磁絮凝沉淀實現污染物的分離，相對于傳統的沉淀工藝大大加速了污染物分離的速度。該技術可實現對含非導磁性污染物水體的凈化處理。
磁絮凝分離技術作為新型高新水處理技術之一，近幾年來在國內外開始發展并廣泛應用在實際工程中。該技術具有高沉降性、占地面積小和處理效果優良等特點。國內已將磁絮凝技術應用于鋼廠鐵磁性廢水的處理，近幾年，針對市政污水、含油廢水和其他工業廢水等非鐵磁性廢水的處理研究受到關注。我公司安裝調試了多個磁絮凝沉淀系統，涉及工業廢水、黑臭水體治理等多個領域。
二、磁絮凝工藝原理
隨著社會的不斷發展，人們對水處理構筑物的占地、處理效果都有了更加嚴格的要求。近年來絮凝劑、助凝劑在不斷更新，沉淀形式也從平流式沉淀池、豎流式沉淀池發展到斜管、斜板沉淀池等更為高效的形式。
磁絮凝沉淀的核心：
1、反應池投加PAC、PAM 的同時投加高比重的磁粉（比重5.2-5.3）。

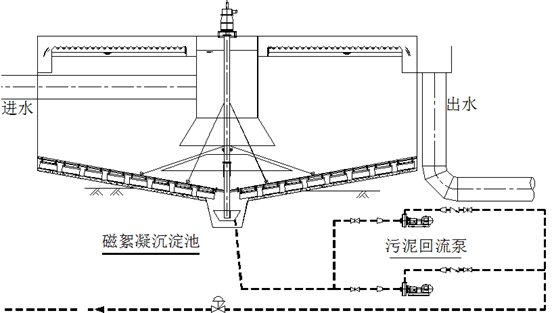

2、沉淀部分采用豎流沉淀池與高密度沉淀池相結合的形式：池型為豎流式沉淀池，池內設置斜管沉淀區、污泥回流等。
3、高效的磁粉回收系統是磁絮凝沉淀系統運行的保證。

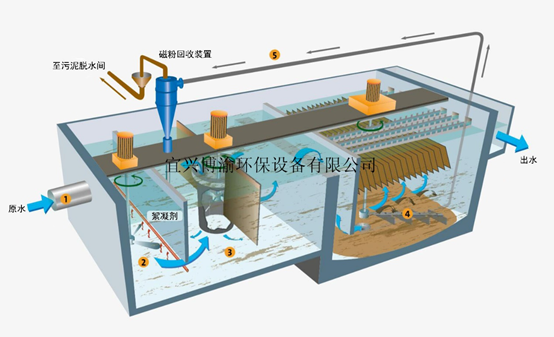

磁絮凝沉淀工藝包括：
階段：磁絮凝反應
第二階段：固液分離
第三階段：磁粉回收
磁絮凝反應：使污染物質形成絮體并與磁粉進行結合，最終形成大而密實的磁絮團。
含磁絮團的沉淀過程與普通絮凝過程大體相似，不同的是添加了高比重的磁粉后膠體顆粒與磁粉顆粒之間相互聚集，最后絮凝產生的絮團比重遠遠高于普通絮凝的絮團。因而沉降速度得到大幅提升。
固液分離：高速固液分離過程是依靠磁絮團自身的比重使得其能夠形成高達40m/h以上的靜沉速度，從而快速將污染物質從水體中分離出來。

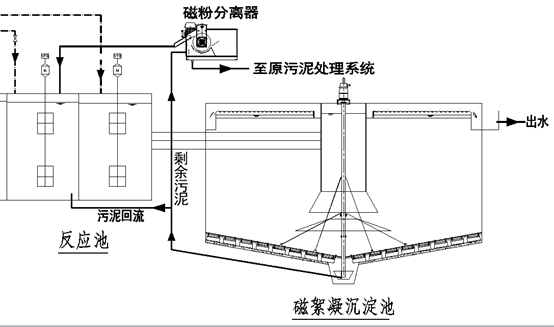

磁粉回收：磁絮團經過高速剪切機破碎后進入磁分離器中，一方面將磁粉回收至反應池中進行循環使用。另一方面分離后的污泥排入污泥儲池進行后續污泥脫水處理。

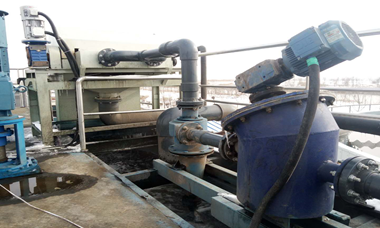

高速剪切機：剩余污泥經剩余污泥泵提升至高剪機。其功能是將混凝絮體重新分解，機器內部特殊的流道與機械結構產生強烈的剪切力，使得絮體中的磁粉成為自由狀態，便于磁分離器回收磁粉，提高回收率。

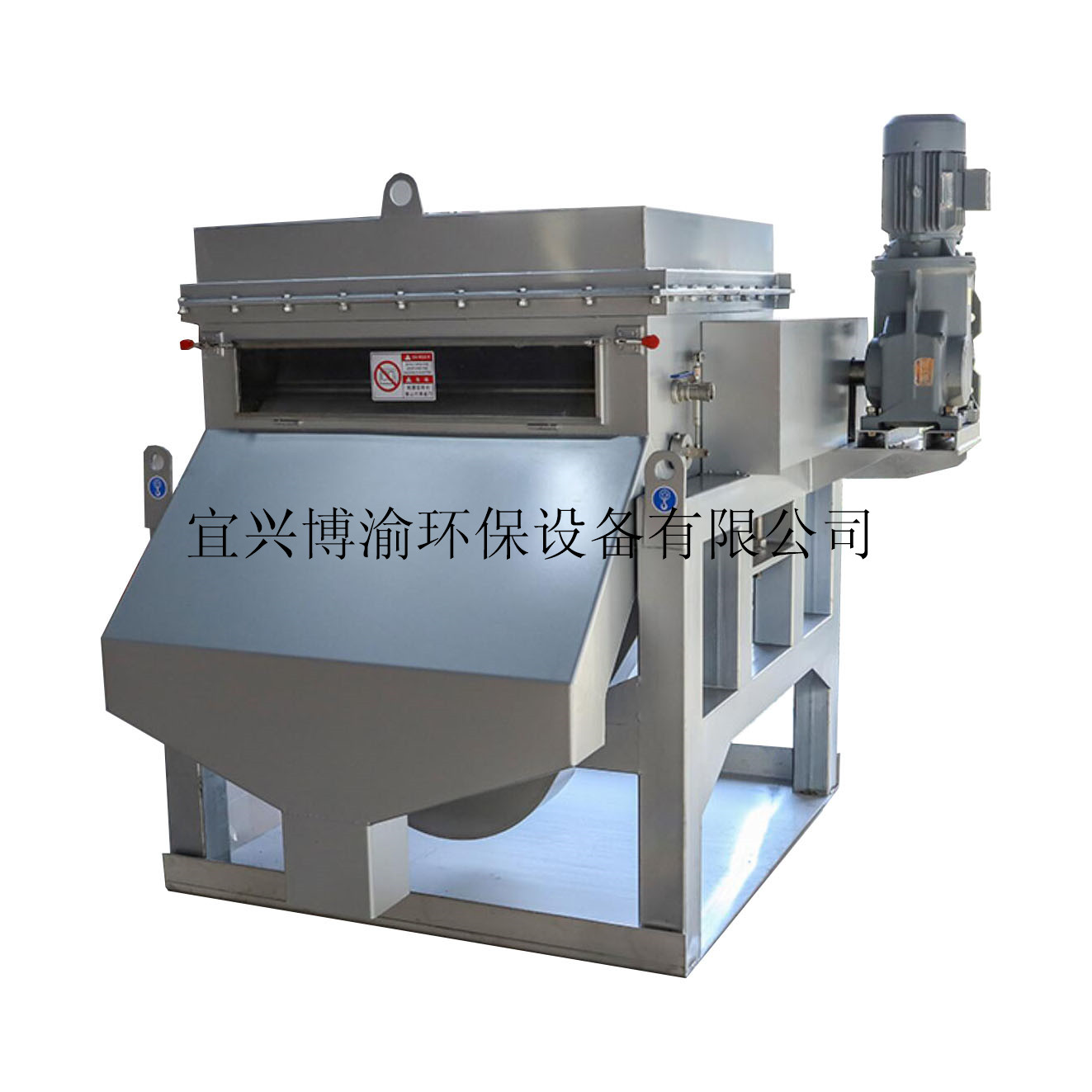

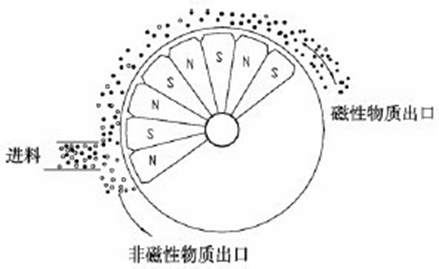

磁分離器原理：經過高速剪切機后的磁泥混合液進入磁分離器。含有磁粉和污泥的污水從轉鼓的一端進入磁分離裝置，固定磁極將磁性顆粒吸出并附著在滾筒表面，隨著滾筒的轉動，被帶至磁系邊緣的低磁區，并從磁性物質出口卸下，非磁性物質則在重力的作用下，沿分離槽流至非磁性物質出口排出，完成磁性物質和非磁性物質的分離過程。
三、磁絮凝系統設計
序號
處理單元
設 備
功 能
1
加藥系統
液堿加藥系統
輸送堿液溶液至PH調節池
PAC加藥系統
輸送PAC溶液至PAC混合池
PAM加藥系統
輸送液PAM溶液至PAM混合池
2
混合反應系統
PH調節池
調節來水PH至偏堿狀態（PH約7-7.5為宜）
PAC混合池
使絮凝劑與污水初步混合，形成細小的絮體。
磁種混合池
使磁種與細小絮體充分混合。
PAM混合池
使小絮體充分結合，形成更大的絮體。
3
沉淀系統
沉淀池
實現固液分離。
4
磁泥系統
回流污泥泵
輸送污泥至反應池，實現磁粉在系統內的循環
剩余污泥泵
輸送含磁粉污泥至磁回收系統
高剪切機
破碎污泥絮體
磁分離器
從污泥中將磁粉分離出來
污泥螺桿泵
將分離出磁粉的剩余污泥輸送至污泥脫水系統
絮凝沉淀工藝所投加藥劑有：堿液（根據進水水質）、PAC、磁粉、PAM。
根據進水水質及出水指標要求，預計藥劑投加量如下：
序號
名 稱
設計投加量
1
堿（根據進水PH投加）
0～50 g/m3
2
PAC
8～50g/m3
3
PAM
0.5～1.5g/m3
4
磁 粉
1.0～5.0 g/m3

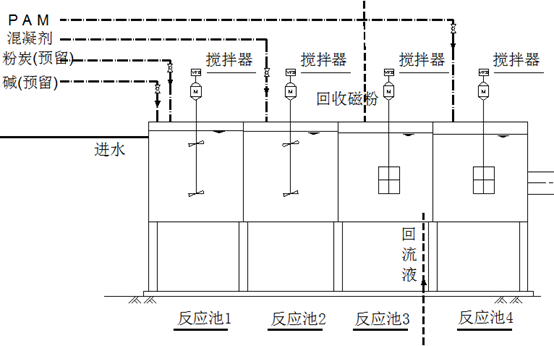

每組磁絮凝反應池設置4格。水力停留時間如下表：
名 稱
設計停留時間
格（液堿）
2-3min
第二格（PAC）
2-3min
第三格（磁 粉）
2-3min
第四格（PAM）
2-3min
反應池總停留時間控制在10-14min之間
磁絮凝沉淀池表面負荷可?。?0—40m3/㎡?h。停留時間宜在10-20min之間。
刮泥機的水下部分材質采用SS304不銹鋼并經過鈍化處理，以保證其在污泥含磁粉的狀態下長周期平穩運行。
磁絮凝沉淀池設有污泥回流系統，回流比控制在10%左右，以達到磁粉循環利用為主要目的。
剩余污泥排放量約為設計日處理量的0.5%-2%，剩余污泥系統可間歇性運行。
四、系統運行費用

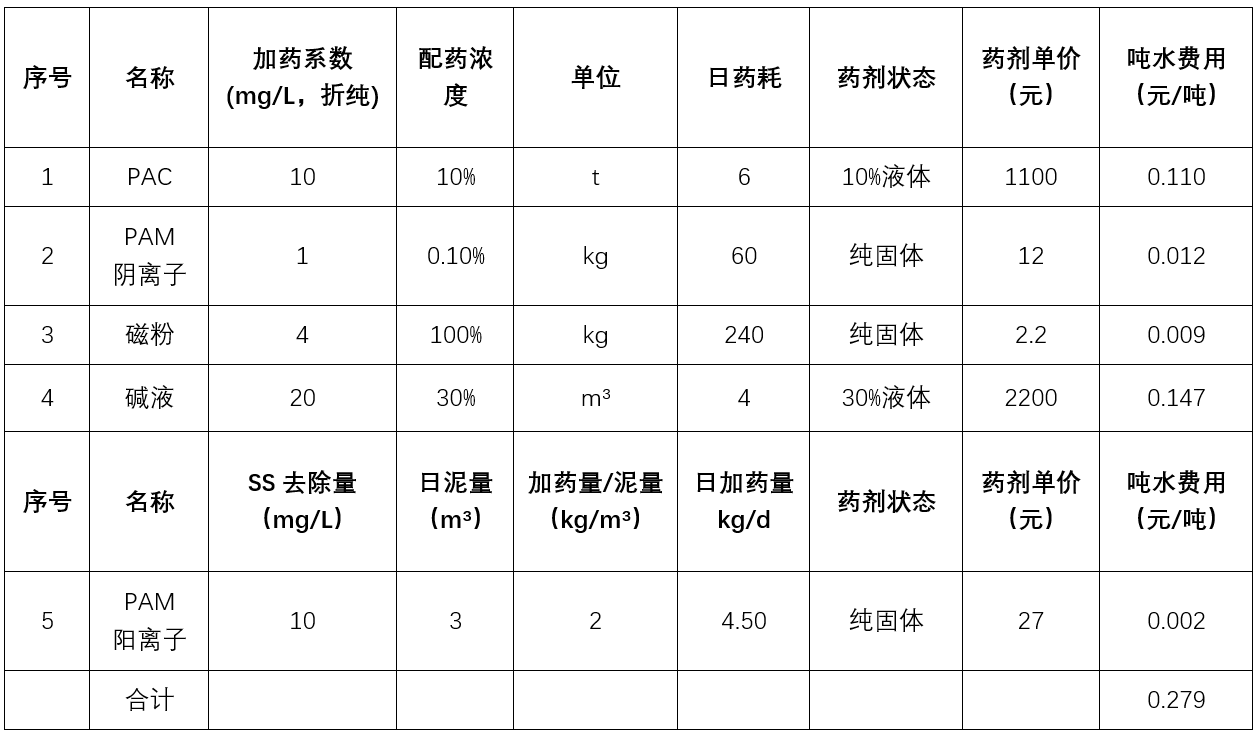

4.1 藥劑損耗
4.2人工費用
磁絮凝沉淀系統運行操作并不復雜，每日只需人工投加少量磁粉、按時補充PAM干粉及日常巡檢即可。
五、磁絮凝優缺點對比
指標
高密度澄清池
加砂沉淀池
磁混凝沉淀池
表面負荷
10-12m3/㎡h
10-20m3/㎡h
20-40m3/㎡h
進水 SS(mg/L)
<100
<100
<100
出水SS (mg/L)
<8
<8
<5
進水TP (mg/L)
<5
<5
<5
出水TP (mg/L)
<0.5~0.8無保障
無機TP<0.5
<0.2
出水水質保證率
一般
好
極好
耐水質沖擊
好
好
極好
加藥除磷能力
好
好
極好
加少量粉末活性炭除COD
差
差
較好
造價（5萬m3/d）
180-200元/m3
200-220元/m3
180-200元/m3
征地費用
高
高
較低
運行維護費用
0.07-0.12元/噸水
高
0.09-0.15元/噸水
設備維修損壞
少
多
較少
-
