產品展示

產品描述

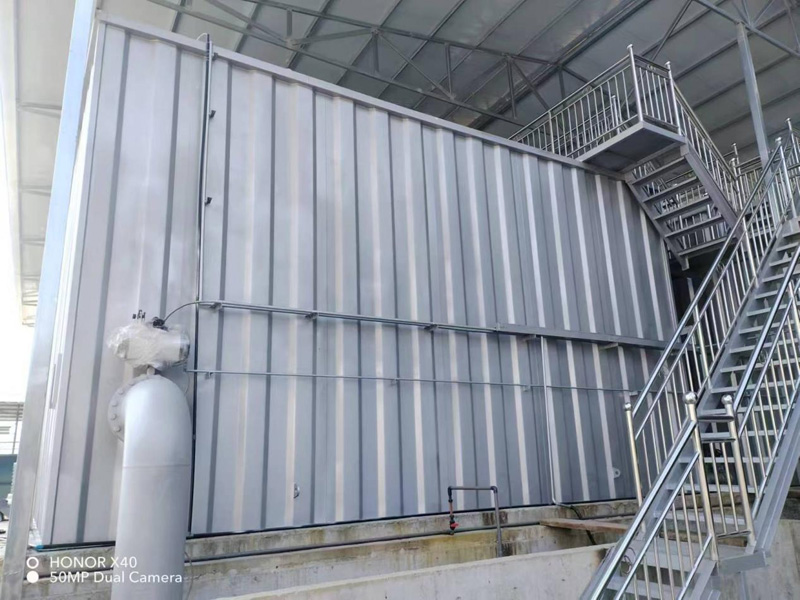

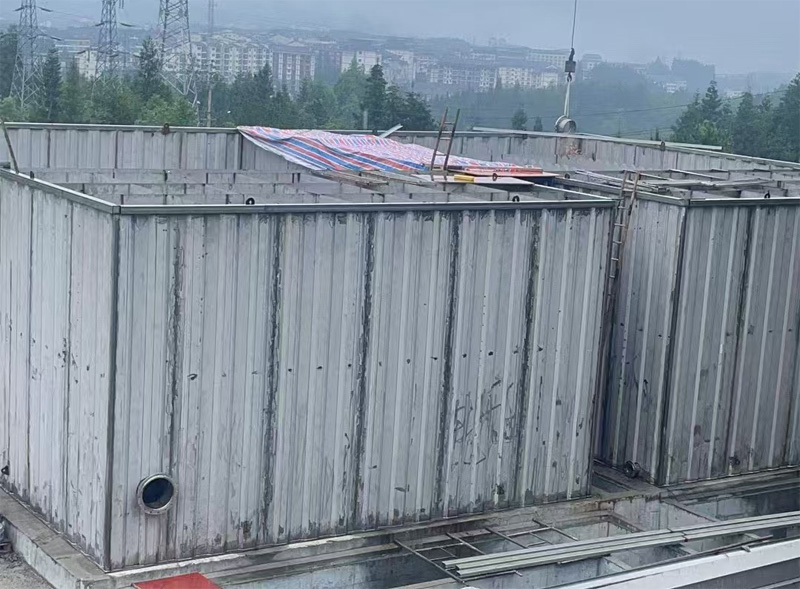

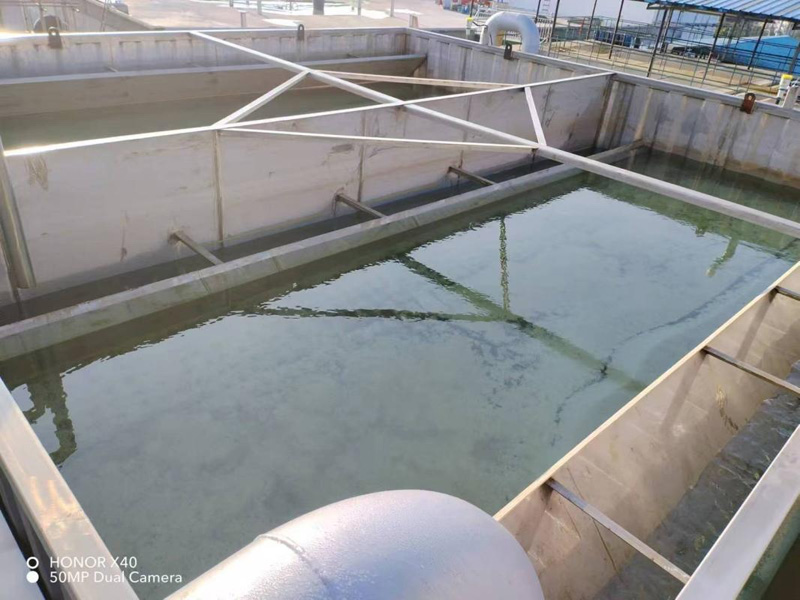

網格絮凝斜管沉淀V型濾池是一種高效、集成的水處理系統，廣泛應用于飲用水凈化、工業用水處理及中水回用等領域。該系統通過組合網格絮凝、斜管沉淀和V型濾池三大核心工藝，實現了對原水的高效凈化，尤其適用于江河湖水等濁度較高的水源處理。

技術原理與工藝流程

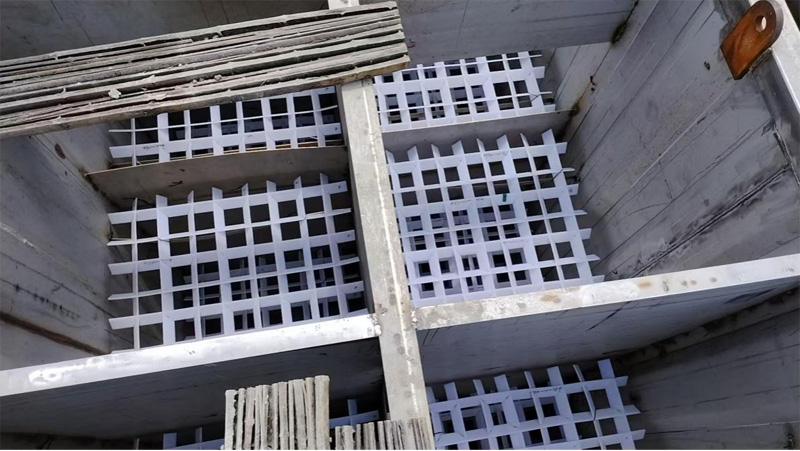

?網格絮凝區?：
該區域通過多層網格結構使水流形成微小渦旋，增加絮凝劑與膠體顆粒的碰撞頻率，促進絮體快速形成。相比傳統絮凝池，網格絮凝可縮短反應時間（典型值20-30分鐘），并降低絮凝劑用量。其設計需根據原水濁度（如≤1500NTU，短期可達3000NTU）調整網格間距和層數，以確保絮體均勻性。

?斜管沉淀區?：
采用六角形斜管（傾角60°），利用淺層沉淀原理加速顆粒沉降。斜管長度通常為1.0-1.2米，管徑30-50毫米，可顯著提高沉淀效率（表面負荷達8-12m3/m2·h）。該區域需定期沖洗斜管以防止積泥，設計時需考慮排泥管直徑（DN100-150mm）和排泥周期（每日1-2次）。

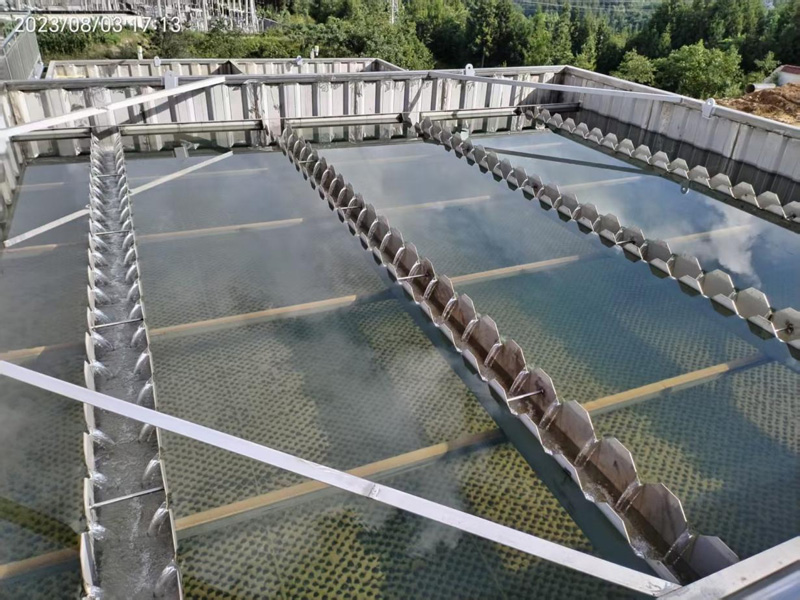

?V型濾池?：
以石英砂為濾料（粒徑0.5-1.2mm，濾層厚度1.2-1.5米），通過氣水聯合反沖洗維持濾料清潔。V型槽設計使進水沿濾池長度均勻分布，避免短流現象。濾速通?？刂圃?-10m/h，出水濁度可穩定≤1NTU，滿足飲用水標準。反沖洗周期根據進水水質調整（如每24-72小時一次），每次反沖洗耗時8-12分鐘。

應用場景與優勢

?高濁度水源處理?：
針對江河湖水（原水濁度≤1500NTU，短期3000NTU），系統通過絮凝沉淀預處理降低后續濾池負荷，延長濾料使用壽命。例如，在長江流域某水廠的應用中，該設備使出水濁度從1200NTU降至0.8NTU，濾料更換周期延長至3年。

?空間緊湊型設計?：
相比傳統平流沉淀池，斜管沉淀區可節省50%以上占地面積，適合土地資源緊張的地區。V型濾池采用恒水位過濾，無需調節閥，操作簡便。

?智能化控制?：
現代設備常集成PLC控制系統，實時監測進水濁度、濾池水位等參數，自動調整絮凝劑投加量和反沖洗頻率。例如，當原水濁度突增至2000NTU時，系統可自動將絮凝時間從25分鐘延長至35分鐘。

行業標準與選型要點

?材質選擇?：
接觸水部分需采用SUS304不銹鋼（耐腐蝕性優于碳鋼），斜管材質可選PP或PVC（抗紫外線等級需達UV8）。

?消毒工藝?：
次氯酸鈉消毒需控制投加量（1-3mg/L），避免余氯超標。部分設備集成紫外線消毒模塊，適用于對氯敏感的場景。

?能耗與運行成本?：
系統噸水電耗約0.2-0.3kWh，反沖洗水耗占產水量的3%-5%。選型時需根據日處理量（如1000-10000m3/d）計算設備規格，避免大馬拉小車。

注意事項

冬季低溫時需增加絮凝劑投加量（約提高10%-20%），并延長絮凝時間。

斜管區域需定期檢查斜管固定件，防止因水流沖擊導致斜管移位。

V型濾池反沖洗時需先氣沖（強度15-20L/s·m2，持續2分鐘），再水沖（強度4-6L/s·m2，持續5分鐘），最后氣水聯合沖洗（持續3分鐘）?，F(xiàn)在店內有這類商品，采用SUS304材質與次氯酸鈉消毒工藝，出水濁度≤1NTU
